熱泵烘干房搭配最先進的空氣能熱泵烘干機,是目前在果蔬種植戶、海產養殖戶最節能成本的烘干組合。在從空氣能烘干機廠家獲取烘干房設計方案和設計圖紙后,都自行購買熱泵烘干房的建筑材料來自建和安裝。那么如何利用安裝設計圖紙進行熱泵烘干房的自建呢?正旭為你提供詳細步驟和安裝建議。
第一、熱泵烘干房安裝設計——專業圖紙繪制
在購買烘干房建造材料前,提供烘干物料批次、除濕量、物料掛架方式、當?shù)丨h(huán)境溫度等參數給予空氣能烘干機廠家。在熱泵烘干機廠家的方案設計師對于熱泵烘干機的熱量計算、排水量、熱泵機型、功率、烘干房的尺寸(長寬高)以及風機數量和擺放位置的設計圖紙后,養殖戶或種植戶可根據該設計圖進行自建。
第二、自建熱泵烘干房——材料準備
1、熱泵烘干機的內部組成結構:A、蒸發器;B、立板墻;C、干燥板;D、換熱片;E、通氣總管;F、通氣總管;G、回風箱;H、氣嘴;I、小噴嘴;J、立柱;K、格柵板;L、風扇孔;M、壓縮機;N、翅片冷凝器。
2、熱泵烘干房設計組成:泡沫板口、巖棉板口、聚氨酯板口、面料材料有201不銹鋼、304不銹鋼、高密度阻燃材料等、熱回收系統、烘干推車長寬高、單位面積擺放物料重量、推車的擺放方向、扳手、螺絲釘?shù)?/span>
第三、自建熱泵烘干房——結構原理

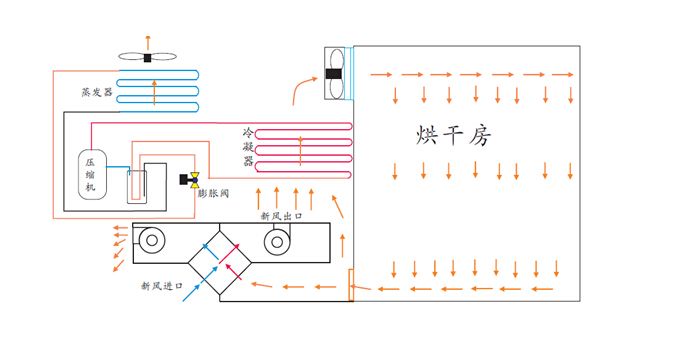

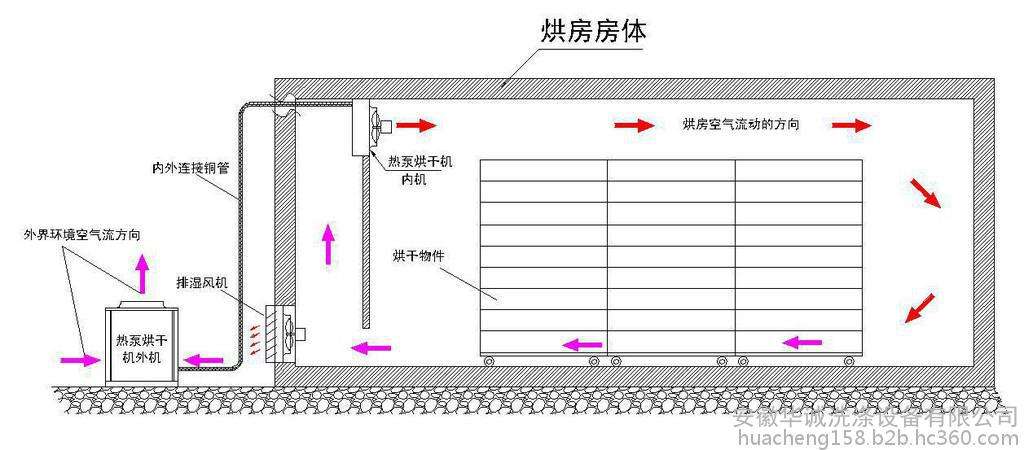

熱泵烘干房結構原理分析:
熱泵烘干房利用的是熱泵烘干機所制作的免費熱量來對物料進行烘干,而利用逆卡諾原理的熱泵烘干機主要有翅片式蒸發器(外機)、壓縮機、翅片冷凝器(內機)和膨脹閥四部分組成,通過讓工質不斷完成蒸發(吸取室外環境中的熱量)→壓縮→冷凝(在室內烘干房中放出熱量)→節流→再蒸發的熱力循環過程,從而將外部低溫環境里的熱量轉移到烘干房中,冷媒在壓縮機的作用下在系統內循環流動。
熱量傳遞使得物料的水分蒸騰揮發,物料細胞內的水分從細胞質中脫離蒸發,模擬太陽加熱晾曬的過程,讓物料鮮美保留在體內,更受市場歡迎。
第四、自建熱泵烘干房——實施組裝
詳細組裝步驟:
A、焊接或者裝訂好烘干室主體(頂層、底層、三個側面),留一個側面;
B、空氣能熱泵烘干機運輸、吊裝和拆木架包裝;
C、烘干房側面與烘干機組合;
D、調試熱泵烘干機的智能控制系統;
E、擺放物料進行烘干效果測試;
第五、自建海參熱泵烘干房的設計安裝工程案例

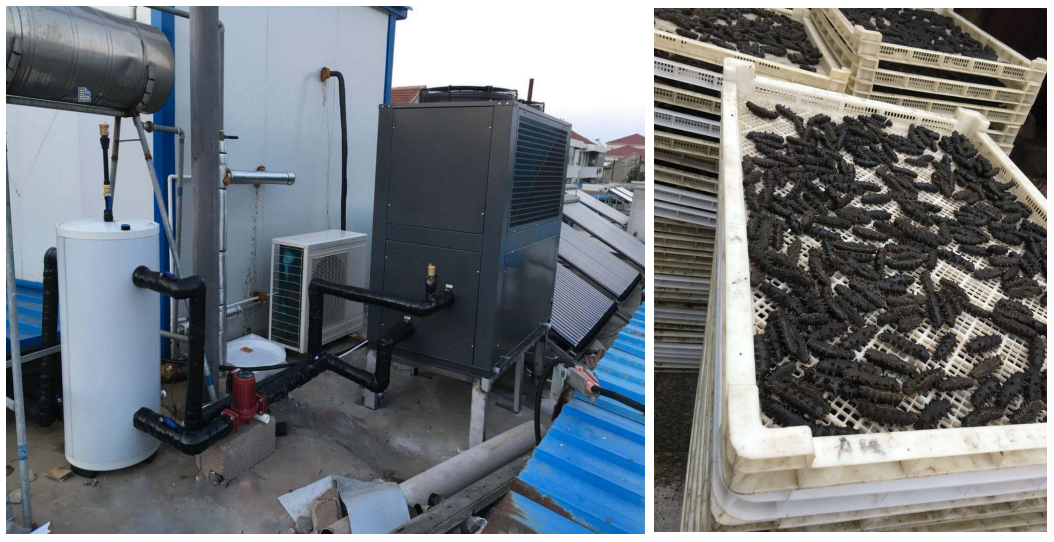

在以海產著稱的山東青島某海參養殖戶,在正旭代理商的介紹下使用正旭海參熱泵烘干機,同時免費提供專業的海參烘干房設計圖紙。在有經驗的業務經理協助下,利用無毒的聚氨酯板材自建4米*2.5米*3米的自建海參烘干房。在專業詳細的安裝圖紙下,順利完成海參烘干工程,使得海參烘干透徹、抗癌有效成分也得以保留。
由于不同物料有不同的烘干特性,正旭專門設計有正反轉曾架式烘干設計方案(圖紙)、吊掛式烘干設計方案(圖紙)、堆放式烘干設計方案(圖紙)、花草類烘干設計方案(圖紙)、木材類烘干方案(圖紙)以及正旭核心技術的煙草熱泵烘干方案。如有需要,可聯系正旭熱泵烘干廠家獲取不同烘干物料的安裝設計圖(cad、cdr格式文檔),正旭愿意免費提供烘干幫助。
